Плата T-con LJ41-03075A до Samsung PS42Q97, Б/в

T-con знятий із телевізора з пошкодженою матрицею.

Гарантія 15 днів.

На перевірку і тестування, t-con не відправляємо!!!

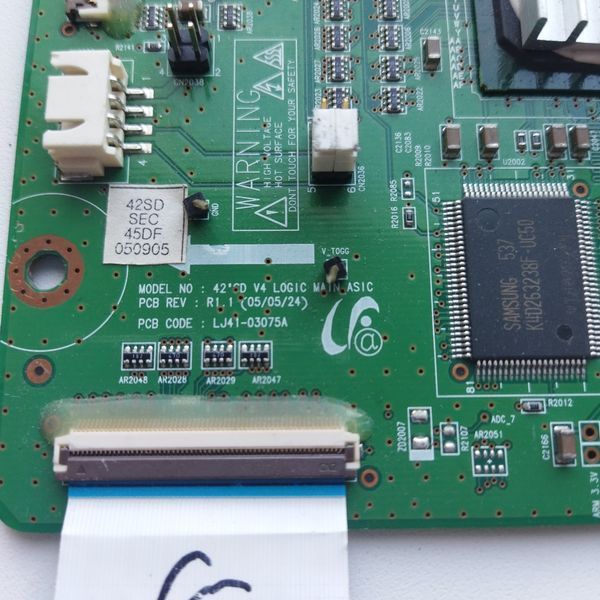

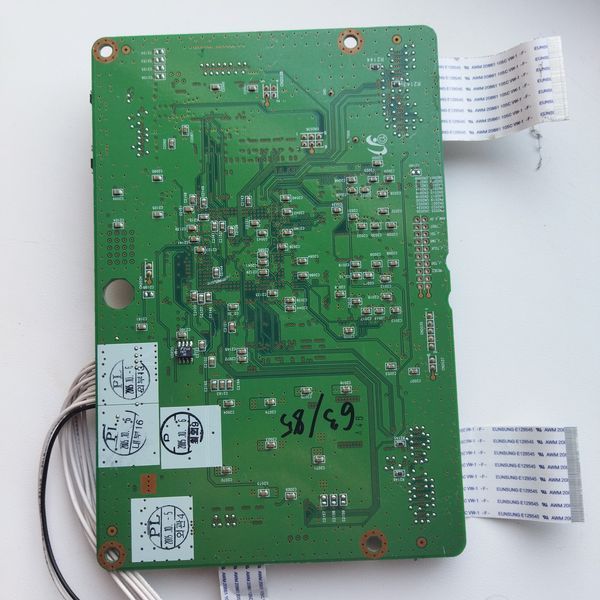

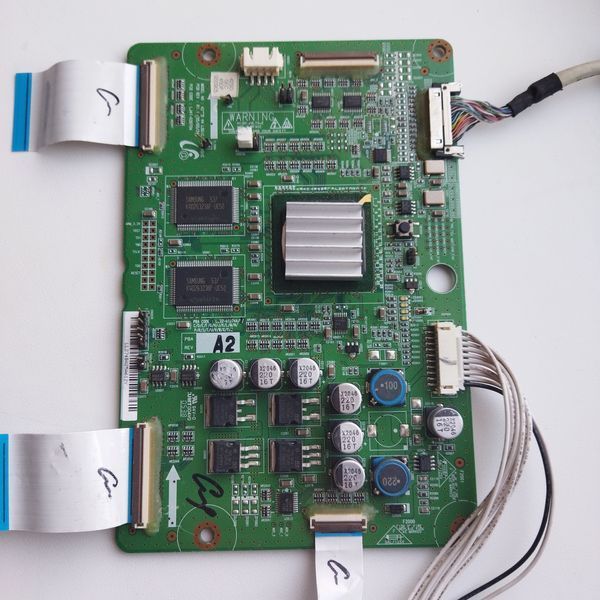

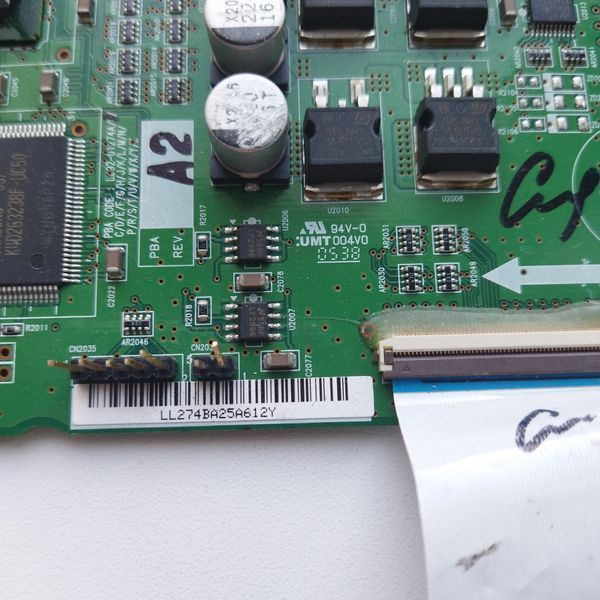

Оригінальний модуль логіки (T-con / Logic Board / контролер матриці) з маркуванням друкованої плати на текстоліті LJ41-03075A (найчастіше комплектується парою парт-номера на стікері типу LJ92-01446A або LJ92-01401A), виробництва компанії Samsung. Модуль демонтований з 42-дюймового плазмового телевізора (PDP) відомої класичної серії Samsung Q9 (модель PS42Q97HD / PS42Q97), екран якого був пошкоджений механічно (деталь знята з донора з дефектом скла). Цей цифровий вузол є центральним координатором плазмової панелі, що відповідає за генерацію та точний розподіл низьковольтних імпульсів керування на силові плати Y-Main (X-Main), Z-Main, а також на нижні адресні драйвери (скан-планки).

Плата Logic Board виконує швидкісне перетворення цифрових відеопотоків, що надходять від материнської плати по LVDS-інтерфейсу, у складну послідовність мікрокоманд для ініціалізації, стирання та підпалу газорозрядних комірок плазмового екрана. Деталь є повністю автентичною, що гарантує 100% сумісність з логічною структурою пристрою, відновлює фірмові алгоритми обробки кольору Real Black Drive та забезпечує стабільне формування зображення.

Технічні дані:

• Маркування на текстоліті (PCB P/N): LJ41-03075A (ревізія LOGIC-MAIN, W2_LOGIC)

• Сумісна модель плазмової панелі (матриці): S42AX-YB03 (S42AX-YD03 та інші модифікації 42-дюймових плазмових шасі Samsung відповідного типу).

• Сумісна модель телевізора: Samsung PS42Q97, PS42Q97HD, PS42Q96, PS42Q96HD, PS42C91, PS42C91HD, а також деякі сумісні моделі плазмових ТВ брендів Philips чи Pioneer відповідного інженерного покоління, побудовані на базі газорозрядного шасі матриці від Samsung.

• Призначення: Багатоканальна синхронізація логіки, таймінг підпалу газорозрядних комірок та міжмодульний розподіл сигналів керування.

• Діагональ екрана: 42" (плазмові PDP-панелі)

• Стан: Вживаний (Б/в), протестований, Original.

Технічний стан:

Проведено ретельний візуальний та апаратний контроль на професійному обладнанні: на платі відсутні ознаки деградації мікросхем, температурних потемнінь текстоліту навколо елементів центрального процесора обробки зображення (ASIC) та стабілізаторів напруг живлення логіки, а також коротких замикань за головними лініями передачі даних. Всі вузли плати працюють у штатному режимі, забезпечуючи формування чистого сигналу для відновлення заводської якості картинки.

Умови продажу та гарантії:

• Гарантія: Ми надаємо 15 днів на перевірку та стабільну роботу запчастини з моменту отримання у відділенні пошти.

• Потрібна консультація? Схемотехніка плазмових телевізорів Samsung серії Q9/C9 має дуже високий рівень складності. Такі важкі симптоми, як "телевізор вмикається, звук є, але екран повністю темний", "клацає реле, спалахує і одразу вимикається (йде в захист блоку живлення)", або "поява хаотичних кольорових точок / марева (мурашок) по всьому кадру", можуть вказувати не лише на дефект плати Logic Board. Дуже часто причиною подібних проявів є вихід з ладу потужних польових транзисторів або мікросхем-сканів на силових платах Y-Main чи Z-Main (через статичний пробій або температурну деградацію), а також порушення живлячих напруг (Va, Vs). Якщо ви маєте сумніви щодо результатів власної діагностики, наші фахівці нададуть вам професійну консультацію перед покупкою, щоб ви придбали саме ту деталь, яка необхідна для ремонту, та вберегли нову плату від пошкоджень через приховані дефекти сторонніх вузлів.

• Умови повернення: Повернення або обмін можливі протягом 14 днів за умови збереження цілісності нашої гарантійної пломби, відсутності слідів стороннього втручання чи пошкоджень під час монтажу.

• Важливо: У випадку повернення товару справної якості (якщо деталь не знадобилася або діагностика вашого ТВ була помилковою), утримується комісія у розмірі 20% від вартості запчастини.

Оплата та доставка:

• Способи оплати: Онлайн на сайті (Plata by Mono, Google Pay, Apple Pay), післяплата з мінімальною передоплатою або повна оплата за реквізитами.

• Доставка: Відправляємо Новою Поштою, Укрпоштою або Meest у день замовлення (якщо оформлено в робочий час).

• Пакування: Надійне безкоштовне пакування від нашого складу (антистатичний пакет + додаткові шари повітряно-пухирчастої плівки + щільний гофрокартон) для безпечного транспортування плат цифрової електроніки.
