Під час пошуку запчастини до телевізора Samsung на одній платі можна побачити одразу декілька різних маркувань. Найчастіше покупці стикаються з номерами BN41, BN94 та BN44.
Через це виникає логічне питання: за яким номером правильно шукати плату?
Наприклад, на реальній Main Board Samsung може бути зазначено:
BN41-03323A
а партномер комплектної головної плати:
BN94-18618Q
На блоці живлення Samsung, у свою чергу, можна побачити:
BN44-01342A
та додаткове маркування:
L75E70NA_FHS
Ці номери мають різне призначення, тому при підборі запчастини важливо розуміти, що саме вони означають.
У цій статті розберемо, що означають BN41, BN94 та BN44, де знайти ці номери та як правильно підібрати Main Board або блок живлення Samsung.
1. Що означає BN41 на платах Samsung
Маркування BN41-xxxxx зазвичай наноситься безпосередньо на друковану плату Main Board.
Наприклад, на реальній головній платі Samsung, яку ми використовуємо як приклад у цій статті, зазначено:
BN41-03323A
BN41 ідентифікує базову друковану плату — PCB (Printed Circuit Board).
Один і той самий номер BN41 у деяких випадках може використовуватися як основа для різних комплектних Main Board з іншими партномерами BN94.
Саме тому при пошуку головної плати Samsung не варто орієнтуватися тільки на BN41.
Приклад
На нашій реальній платі зазначено:
BN41-03323A / BN94-18618Q
У цьому випадку:
BN41-03323A — маркування базової друкованої плати;
BN94-18618Q — партномер конкретної комплектної Main Board.
Тому при заміні головної плати потрібно звертати увагу не лише на BN41, а й перевіряти BN94.
2. Що означає BN94 на Main Board Samsung
Для підбору комплектної Main Board Samsung номер BN94 є одним із найважливіших маркувань.
Він має формат:
BN94-xxxxxX
На нашій реальній платі:
BN94-18618Q
BN94 — це партномер конкретної комплектної Main Board Samsung.
Зазвичай цей номер знаходиться на заводській наклейці плати, часто разом зі штрихкодом або QR-кодом.
Тому якщо на старій Main Board є номер BN94, пошук запчастини рекомендується починати саме з нього.
Після цього додатково перевіряються:
- BN41;
- повна модель телевізора;
- версія телевізора;
- маркування LCD-матриці;
- роз'єми;
- зовнішній вигляд плати.
На нашому прикладі зв'язка маркувань виглядає так:
BN41-03323A / BN94-18618Q
3. BN41 та BN94 — у чому різниця?
Це один із найважливіших моментів при підборі Main Board Samsung.
Запам'ятати різницю досить просто:
BN41 — маркування базової друкованої плати PCB.
BN94 — партномер конкретної комплектної Main Board.
BN44 — маркування блока живлення Samsung.
На нашому реальному прикладі:
BN41-03323A / BN94-18618Q
обидва номери належать одній Main Board, але вони не означають одне й те саме.
BN41-03323A характеризує базову друковану плату.
BN94-18618Q ідентифікує конкретну комплектну Main Board.
Тому для правильного пошуку головної плати Samsung краще використовувати:
BN94 + BN41 + повну модель телевізора + маркування матриці
а не тільки номер BN41.
4. Чому однаковий BN41 не завжди означає сумісність
Уявімо, що на несправній платі телевізора зазначено:
BN41-03323A
В інтернеті знаходиться інша плата з таким самим BN41.
На перший погляд може здатися, що вона повністю сумісна.
Однак на заводській наклейці іншої плати може бути інший BN94.
Це означає, що перед покупкою потрібно додатково перевірити сумісність.
Плати на одній базовій PCB можуть відрізнятися:
- апаратною конфігурацією;
- встановленими компонентами;
- програмним забезпеченням;
- конфігурацією LCD-матриці;
- моделями телевізорів, для яких вони призначені;
- регіональними налаштуваннями.
Тому зовнішня схожість та однаковий BN41 не є достатньою гарантією повної сумісності.
Для нашого прикладу бажано шукати саме зв'язку:
BN41-03323A / BN94-18618Q
5. Чому важливо перевіряти матрицю телевізора
При підборі Main Board бажано враховувати не тільки BN41 та BN94, а й маркування LCD-матриці.
Одна модель телевізора може випускатися в декількох апаратних конфігураціях.
Тому перед замовленням Main Board рекомендується перевірити:
- повну модель телевізора;
- BN41;
- BN94;
- версію телевізора;
- маркування LCD-матриці;
- зовнішній вигляд плати;
- тип і розташування роз'ємів.
Особливо уважно потрібно перевіряти плату з іншим BN94, навіть якщо номер BN41 збігається.
Для Main Board з нашого прикладу насамперед звіряємо:
BN94-18618Q
а потім:
BN41-03323A
та інші параметри телевізора.
6. Що означає BN44 у телевізорах Samsung
З номером BN44 ситуація інша.
Маркування формату:
BN44-xxxxxX
використовується для блоків живлення Samsung — Power Supply / PSU.
На реальному блоці живлення, який ми використовуємо в цій статті як приклад, зазначено:
BN44-01342A
Також плата має додаткове маркування:
L75E70NA_FHS
Тому повне позначення нашого прикладу:
Якщо вам потрібен блок живлення Samsung, номер BN44 є одним із головних маркувань для пошуку запчастини.
При наявності додаткового маркування, такого як L75E70NA_FHS, його також бажано перевірити.
7. Як правильно підібрати Main Board Samsung
Найнадійніша послідовність підбору головної плати виглядає так.
1. Знайдіть повну модель телевізора
Вона знаходиться на заводській наклейці на задній кришці телевізора.
Важливо використовувати повну модель, а не тільки діагональ або серію телевізора.
2. Знайдіть BN94
Шукайте заводську наклейку на Main Board.
У нашому прикладі це:
BN94-18618Q
3. Перевірте BN41
На нашій платі:
BN41-03323A
Отже, зв'язка маркувань:
4. Перевірте маркування матриці
Це особливо важливо, якщо для конкретної моделі телевізора існує декілька версій або апаратних конфігурацій.
5. Порівняйте роз'єми та зовнішній вигляд
Це хороша додаткова перевірка, але не основний спосіб підбору.
Пошуковий запит може виглядати приблизно так:
Samsung BN41-03323A BN94-18618Q
Це значно точніше, ніж просто:
плата Samsung
8. Як правильно підібрати блок живлення Samsung
Для блока живлення алгоритм трохи простіший.
Насамперед знайдіть номер BN44.
На нашому реальному прикладі:
BN44-01342A
Додаткове маркування:
L75E70NA_FHS
Тому при пошуку можна використовувати:
Samsung BN44-01342A L75E70NA_FHS
Перед покупкою перевірте:
- BN44;
- додаткове маркування плати;
- повну модель телевізора;
- ревізію блока живлення, якщо вона зазначена;
- розташування роз'ємів;
- зовнішній вигляд;
- сумісність із конкретною конфігурацією телевізора.
Не рекомендується купувати блок живлення тільки тому, що він зовні схожий на старий.

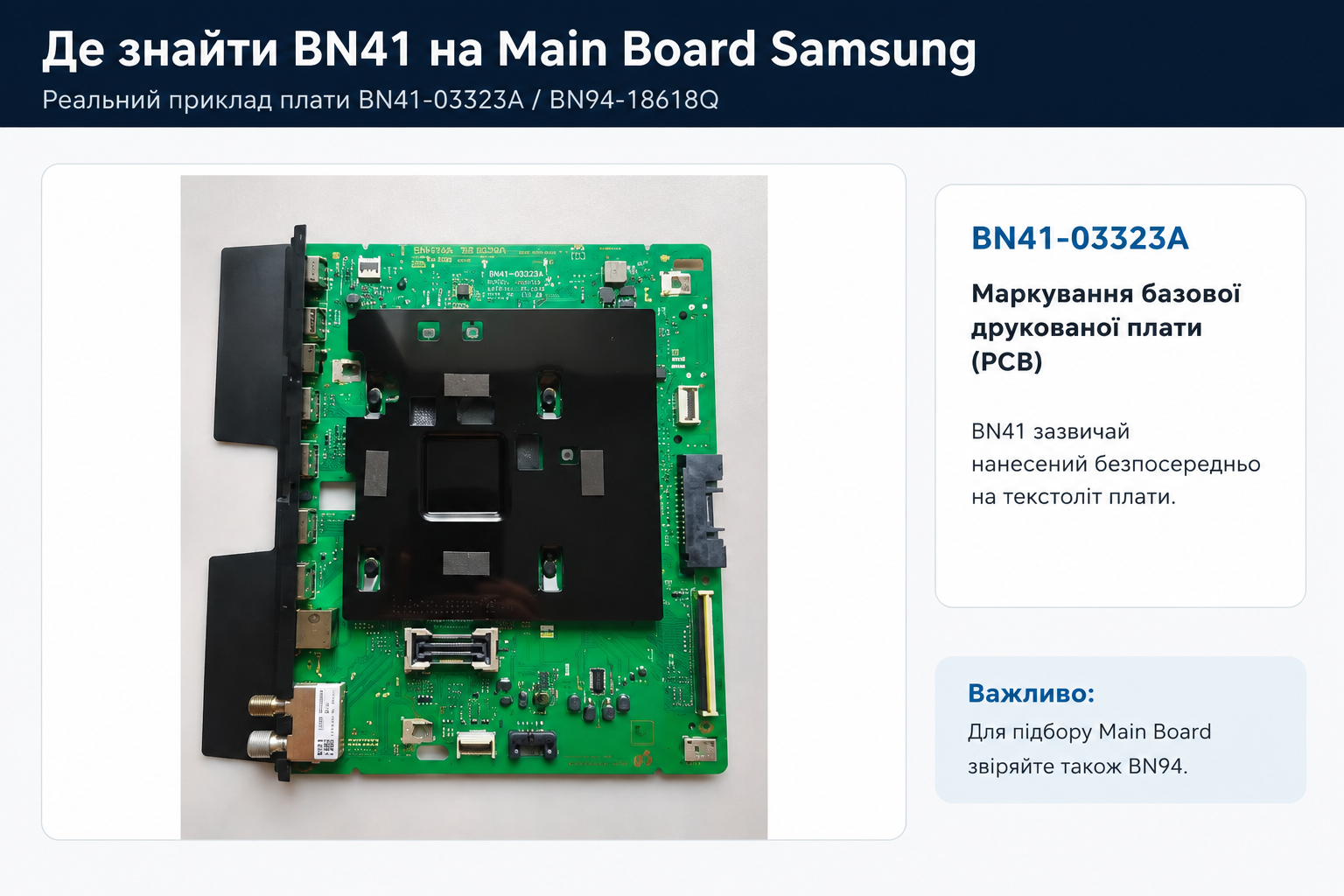

9. Де знаходяться BN41, BN94 та BN44
Де знайти BN41
BN41 зазвичай надрукований безпосередньо на PCB головної плати.
У нашому прикладі:
BN41-03323A
Маркування потрібно уважно шукати на текстоліті плати, оскільки воно може бути нанесене невеликим шрифтом.
Де знайти BN94
BN94 зазвичай знаходиться на заводській наклейці комплектної Main Board, часто поруч зі штрихкодом або QR-кодом.
У нашому прикладі:
BN94-18618Q
Де знайти BN44
BN44 потрібно шукати на блоці живлення Samsung.
У нашому прикладі:
BN44-01342A
Додаткове маркування:
L75E70NA_FHS
10. Типові помилки при підборі плати Samsung
Найпоширеніші помилки:
❌ Підбирати Main Board тільки за BN41.
❌ Не перевіряти BN94.
❌ Купувати плату тільки за фотографією.
❌ Орієнтуватися лише на модель телевізора.
❌ Не враховувати маркування LCD-матриці.
❌ Вважати дві зовні однакові плати повністю взаємозамінними.
❌ Підбирати блок живлення лише за діагоналлю телевізора.
❌ Не перевіряти додаткові маркування блока живлення.
❌ Плутати BN41, BN94 та BN44.
Щоб зменшити ризик помилки, краще перевірити одразу декілька маркувань та параметрів телевізора.
11. Що сфотографувати перед замовленням плати
Якщо ви не впевнені у сумісності, зробіть декілька фотографій:
- заводської наклейки телевізора;
- старої плати повністю;
- маркування BN41;
- наклейки з BN94;
- маркування BN44 — якщо потрібен блок живлення;
- додаткових номерів блока живлення;
- маркування LCD-матриці, якщо до нього є доступ.
За цими даними значно простіше перевірити сумісність запчастини.
Де купити плату Samsung
В інтернет-магазині ComplekTV представлені запчастини до телевізорів Samsung, зокрема:
- головні плати / Main Board;
- блоки живлення / PSU;
- плати T-CON;
- LED-підсвітка;
- LED-драйвери;
- інші комплектуючі.
Переглянути доступні головні плати Samsung можна у відповідному розділі каталогу ComplekTV.
Також у каталозі представлені блоки живлення Samsung з різними маркуваннями BN44.
Потрібна допомога з підбором плати Samsung?
Якщо ви знайшли BN41, але не можете визначити правильний BN94, або не впевнені у сумісності блока живлення BN44, надішліть фахівцям ComplekTV:
- точну модель телевізора;
- фотографію заводської наклейки телевізора;
- фотографію плати повністю;
- фото всіх маркувань;
- за можливості — маркування LCD-матриці.
Допоможемо перевірити сумісність запчастини перед замовленням.
Поширені запитання
Що означає BN41 на платі Samsung?
BN41 — це маркування базової друкованої плати PCB.
У нашому реальному прикладі:
BN41-03323A
Що означає BN94?
BN94 — партномер конкретної комплектної Main Board Samsung.
На платі з нашого прикладу:
BN94-18618Q
Тому зв'язка маркувань цієї головної плати:
BN41-03323A / BN94-18618Q
Що важливіше при покупці Main Board — BN41 чи BN94?
Якщо BN94 доступний, при підборі конкретної комплектної Main Board насамперед рекомендується звіряти BN94, а BN41 використовувати як додаткове маркування.
Чи підійде плата, якщо BN41 однаковий?
Не обов'язково. Потрібно додатково перевірити BN94, модель телевізора, версію та конфігурацію LCD-матриці.
Що означає BN44?
BN44 використовується для ідентифікації блоків живлення Samsung.
У нашому реальному прикладі:
BN44-01342A / L75E70NA_FHS
Де знайти BN94?
BN94 зазвичай знаходиться на заводській наклейці Main Board зі штрихкодом або QR-кодом.
Чи достатньо моделі телевізора для підбору плати?
Не завжди. Для точнішого підбору рекомендується звіряти повну модель телевізора, BN94, BN41 та конфігурацію LCD-матриці.
Чи можна підібрати Main Board тільки за фотографією?
Не рекомендується. Дві плати можуть бути дуже схожими зовні, але мати різні партномери, апаратні конфігурації або програмне забезпечення.
Як правильно шукати блок живлення Samsung?
Насамперед шукайте за BN44.
Для нашого прикладу пошуковий запит:
BN44-01342A L75E70NA_FHS
Після цього потрібно перевірити модель телевізора та сумісність плати.
