В інтернет-магазині ComplekTV представлені запчастини до телевізорів Samsung, LG, Sony, Philips та інших виробників. Навіть у двох телевізорах Samsung, LG, Sony, Philips або іншого бренду з однаковою діагоналлю та схожою назвою моделі можуть бути встановлені різні головні плати, блоки живлення, T-CON, LED-підсвітка та LCD-матриці.

Тому при замовленні запчастини недостатньо орієнтуватися лише на зовнішній вигляд плати або діагональ телевізора.

У цій статті розберемо, як правильно визначити потрібну запчастину до телевізора, які маркування потрібно перевірити та на що звернути увагу перед покупкою.

1. Спочатку знайдіть точну модель телевізора

Перше, що потрібно зробити перед пошуком запчастини, — визначити повну модель телевізора.

Зазвичай вона вказана на заводській наклейці на задній кришці.

Наприклад:

Samsung UE55TU7100UXUA

LG 55NANO866NA

Sony KD-55XG8096

Важливо звертати увагу не тільки на діагональ або серію.

Наприклад, запис:

Samsung 55"

майже нічого не говорить про встановлені всередині комплектуючі.

Навіть моделі однієї серії можуть мати різні ревізії та апаратні конфігурації.

Тому бажано сфотографувати всю заводську наклейку телевізора, щоб було видно повну модель та версію.

2. Чому однієї моделі телевізора може бути недостатньо

Це одна з найпоширеніших помилок при самостійному підборі запчастин.

Покупець знаходить товар, у якому зазначена його модель телевізора, і вважає, що запчастина гарантовано підійде.

Але виробники можуть випускати одну модель телевізора з різними:

  • LCD-матрицями;
  • Main Board;
  • блоками живлення;
  • T-CON;
  • LED-підсвіткою;
  • ревізіями плат;
  • програмними конфігураціями.

Тому модель телевізора — це перший критерій пошуку, але не завжди останній.

Для максимально точного підбору потрібно також звіряти маркування самої запчастини.

3. Як правильно підібрати Main Board

Main Board (головна плата) — один з основних електронних вузлів телевізора.

Перед покупкою головної плати для телевізора потрібно звірити її повне маркування, партномер та модель телевізора.

Вона відповідає за запуск телевізора, обробку зображення та звуку, роботу HDMI та USB, телевізійного тюнера, Smart TV, програмного забезпечення та взаємодію з іншими вузлами.

На Main Board може бути одразу декілька різних номерів.

Особливо уважно потрібно підбирати головні плати Samsung, оскільки на одній базовій PCB можуть існувати різні конфігурації Main Board.

BN41 та BN94 у Samsung — у чому різниця?

Наприклад, на платі можуть бути номери:

BN41-02751B

та

BN94-16103Y

Вони не означають одне й те саме.

BN41-02751B — це маркування базової друкованої плати (PCB).

BN94-16103Y — партномер конкретної комплектної Main Board.

На базі однієї BN41 можуть існувати різні варіанти Main Board з іншими партномерами BN94, прошивками та конфігураціями.

Тому при підборі плати Samsung рекомендуємо насамперед намагатися знайти повний збіг BN94.

Приклад

Якщо у телевізорі встановлена:

BN41-02751B / BN94-16103Y

краще шукати саме:

BN94-16103Y

а не купувати будь-яку плату з написом BN41-02751B.

4. Не забувайте про маркування матриці

При підборі Main Board важливо враховувати також LCD-матрицю (Panel).

Її маркування зазвичай знаходиться на наклейці безпосередньо на панелі.

У Samsung воно може виглядати, наприклад:

CY-...

У LG зустрічаються маркування на кшталт:

LC...

Точний формат залежить від виробника панелі.

Чому це важливо?

Одна модель телевізора іноді випускається з декількома варіантами матриць. Від цього може залежати конфігурація Main Board, T-CON та інших компонентів.

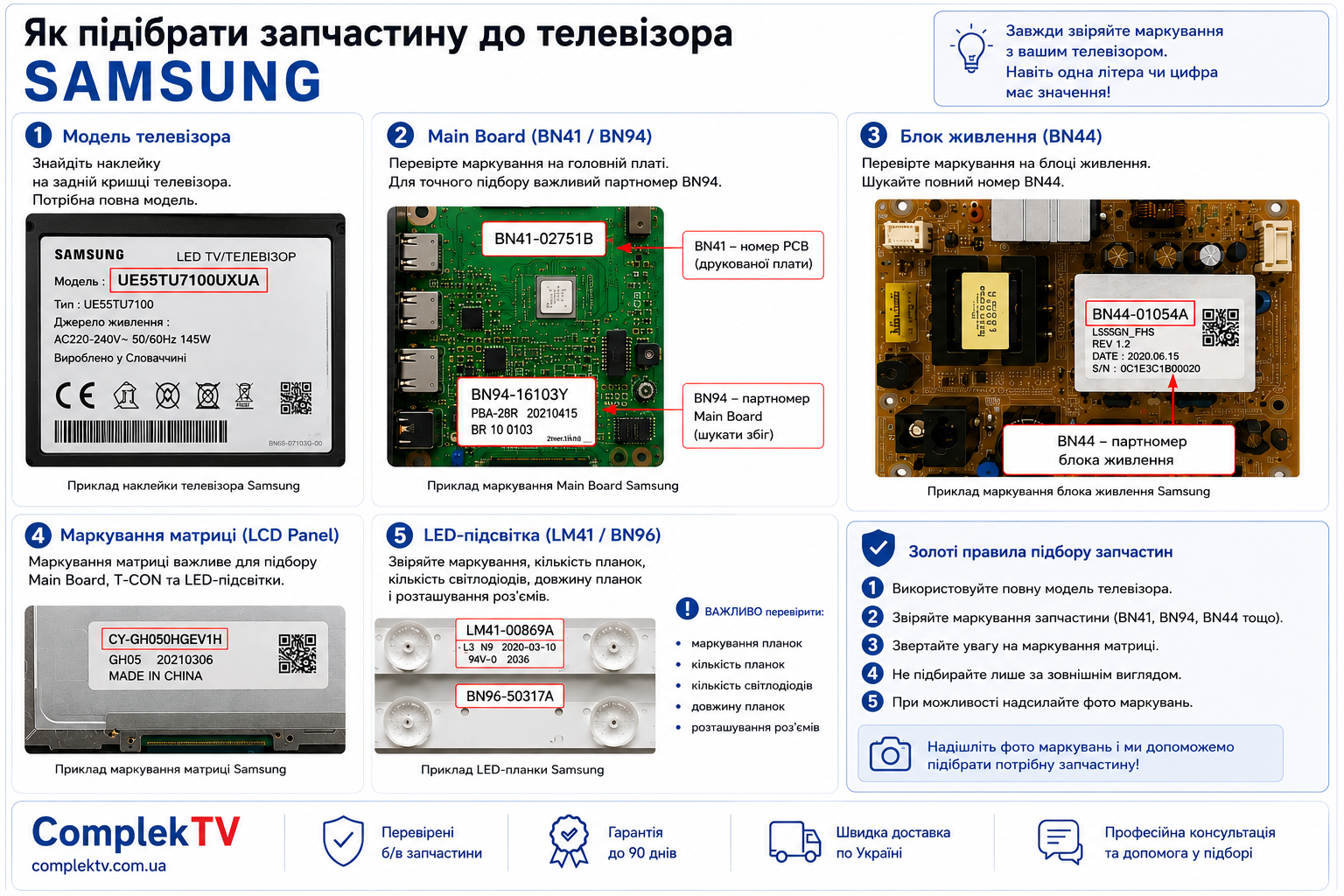

Тому якщо є можливість, при підборі плати варто повідомити продавцю маркування матриці телевізора.Як підібрати запчастину до телевізора Samsung – Main Board BN41 BN94, блок живлення, матриця та LED-підсвітка

5. Як підібрати блок живлення телевізора

При виборі блока живлення для телевізора потрібно насамперед орієнтуватися на маркування встановленої плати.

Блок живлення також називають:

Power Supply, PSU, Power Board.

Основне правило тут аналогічне — потрібно шукати маркування самої плати.

Наприклад, блоки живлення Samsung часто мають партномери:

BN44-XXXXXXXX

Для LG часто зустрічаються маркування EAX... та EAY... Переглянути відповідні блоки живлення LG можна в каталозі ComplekTV.

У Sony:

APS-...

В інших виробників використовуються власні системи маркування.

Перед покупкою блока живлення перевірте:

  • модель телевізора;
  • маркування блока живлення;
  • партномер;
  • ревізію плати, якщо вона зазначена;
  • розташування роз'ємів;
  • зовнішній вигляд плати.

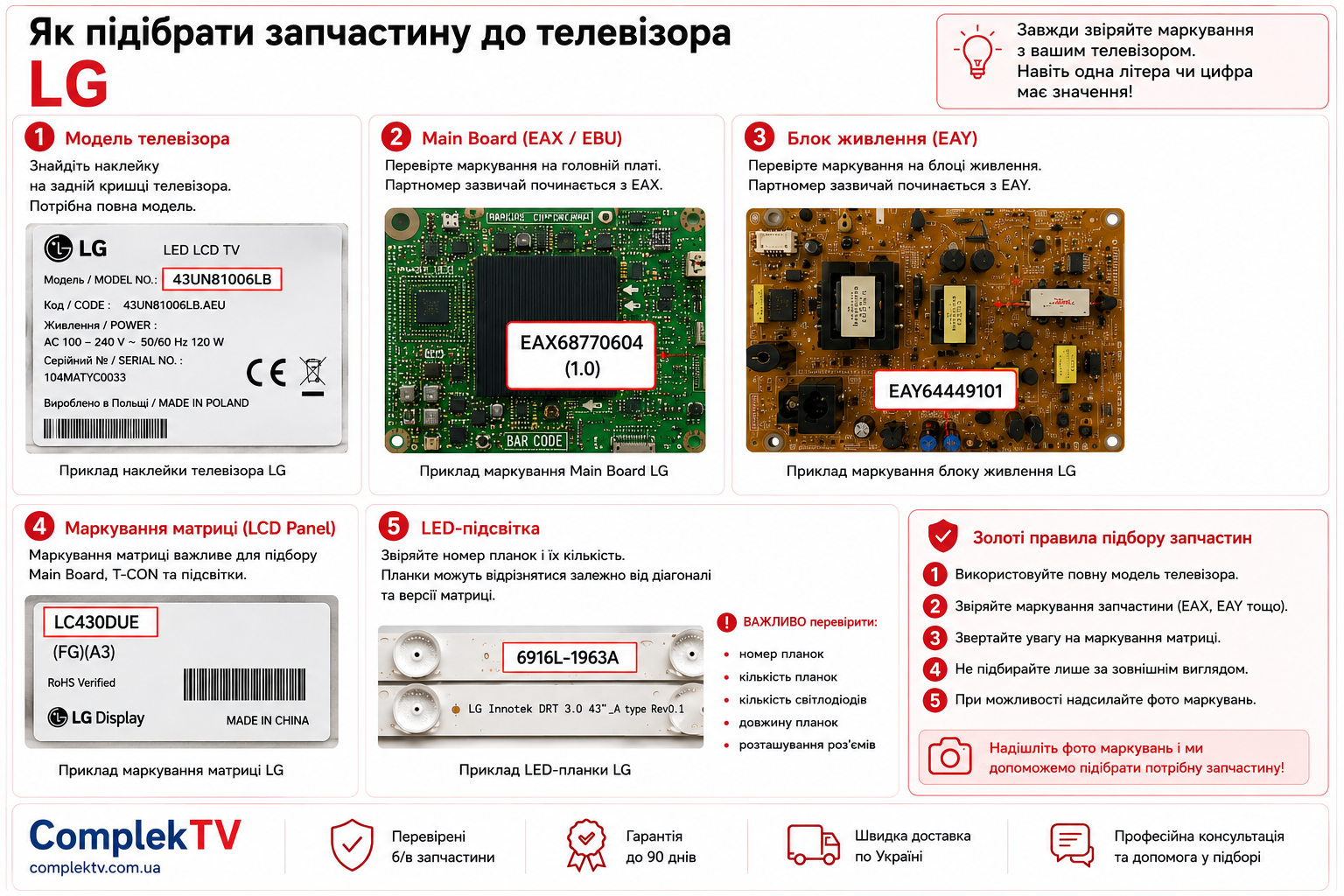

Не рекомендуємо підбирати PSU тільки за розмірами або зовнішньою схожістю.Як підібрати запчастину до телевізора LG – EAX EBU EAY, матриця та LED-підсвітка

6. Як правильно підібрати T-CON

При виборі плати T-CON для телевізора особливо важливо враховувати маркування LCD-матриці.

T-CON (Timing Controller) відповідає за формування та передачу сигналів керування LCD-матрицею.

Маркування T-CON зазвичай знаходиться безпосередньо на платі або заводській наклейці.

При підборі потрібно звірити:

  • номер T-CON;
  • модель телевізора;
  • маркування матриці;
  • ревізію плати;
  • розташування шлейфів та роз'ємів.

Для T-CON маркування матриці особливо важливе, оскільки ця плата безпосередньо працює з LCD-панеллю.

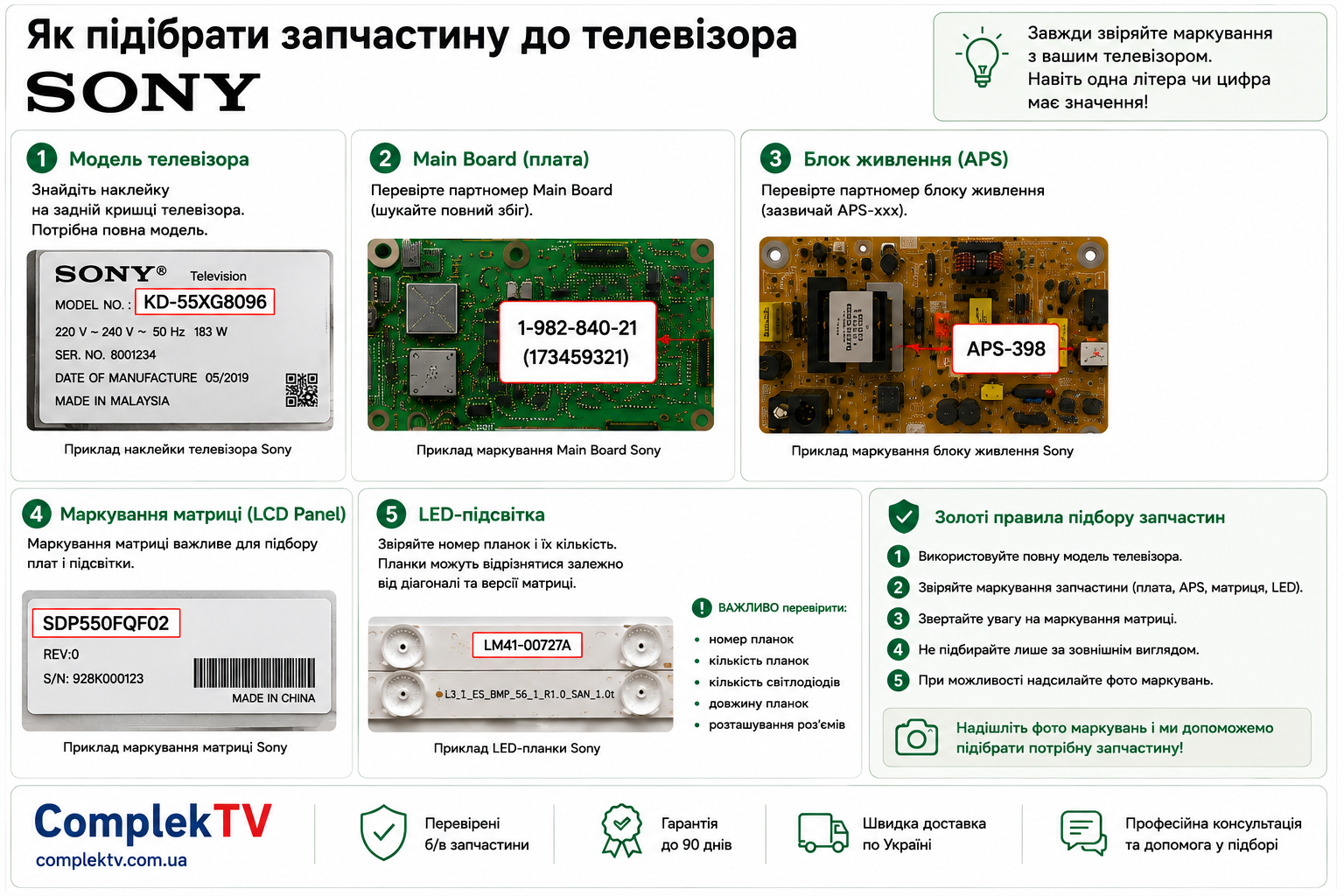

У деяких сучасних телевізорах окремої плати T-CON може взагалі не бути — її функції можуть бути інтегровані в інші вузли або конструкцію матриці.Як підібрати запчастину до телевізора Sony – Main Board, блок живлення APS, матриця та LED-підсвітка

7. Як правильно підібрати LED-підсвітку

При виборі LED-підсвітки для телевізора одна з найпоширеніших помилок — підбір тільки за діагоналлю екрана.

Наприклад:

«Потрібна підсвітка Samsung 50"».

Цієї інформації недостатньо.

У різних телевізорах Samsung 50" можуть використовуватися абсолютно різні LED-планки.

Потрібно перевірити:

  • модель телевізора;
  • маркування LED-планок;
  • маркування матриці;
  • кількість планок;
  • кількість світлодіодів;
  • довжину планок;
  • розташування LED;
  • розташування роз'ємів.

Наприклад, на LED-планках Samsung можуть зустрічатися маркування:

LM41-00869A

LM41-00870A

або партномери:

BN96-50317A

BN96-50318A

Саме такі номери значно спрощують пошук правильної підсвітки.Як підібрати запчастину до телевізора Philips – Main Board, блок живлення, матриця та LED-підсвітка

Чи потрібно міняти весь комплект LED-підсвітки?

Якщо одна або декілька планок вийшли з ладу через природний знос, зазвичай доцільніше замінити весь комплект LED-підсвітки.

Причина проста: інші світлодіоди мають приблизно такий самий напрацьований ресурс.

Після заміни одного несправного LED через деякий час може вийти з ладу наступний.

Після ремонту також варто перевірити налаштування рівня підсвітки. Постійна робота світлодіодів на максимальному навантаженні може скорочувати їх ресурс.

8. Як зрозуміти, яка запчастина несправна

Перед замовленням запчастини бажано провести діагностику телевізора.

Наприклад, якщо телевізор має звук, але немає зображення, це не означає автоматично, що несправна Main Board.

Причиною можуть бути:

  • LED-підсвітка;
  • блок живлення;
  • LED-драйвер;
  • T-CON;
  • LCD-матриця;
  • Main Board;
  • шлейфи або контакти.

Так само циклічне перезавантаження телевізора не завжди означає несправність головної плати.

Правильна діагностика перед замовленням дозволяє уникнути ситуації, коли куплена справна запчастина не вирішує проблему телевізора.

9. Не підбирайте запчастину лише за фотографією

Дві плати можуть виглядати практично однаково, але мати різні партномери, ревізії або програмні конфігурації.

Тому правило:

«Роз'єми однакові — значить підійде»

не завжди працює.

Фотографію потрібно використовувати як додатковий, а не основний критерій підбору.

Спочатку звіряємо маркування, а вже потім — роз'єми та зовнішній вигляд.

10. Що потрібно сфотографувати перед замовленням запчастини

Якщо ви не впевнені, яка саме запчастина потрібна, зробіть декілька фотографій.

Найкраще надіслати:

  1. Заводську наклейку телевізора — щоб було видно повну модель.
  2. Загальне фото потрібної плати.
  3. Наклейку або маркування плати.
  4. Партномер запчастини.
  5. Маркування LCD-матриці, якщо до нього є доступ.
  6. Для LED-підсвітки — маркування старих LED-планок.

Чим більше точної інформації є перед покупкою, тим менший ризик помилки.

Найпоширеніші помилки при підборі запчастин до телевізора

❌ Підбір тільки за діагоналлю телевізора.

❌ Підбір Main Board Samsung лише за номером BN41.

❌ Ігнорування BN94-партномера.

❌ Купівля плати тільки тому, що вона зовні така сама.

❌ Ігнорування ревізії плати.

❌ Підбір LED-підсвітки лише за моделлю телевізора.

❌ Ігнорування маркування LCD-матриці.

❌ Купівля запчастини без попередньої діагностики несправності.

Як найпростіше підібрати запчастину

Для більшості випадків можна використовувати таку послідовність:

Модель телевізора → маркування запчастини → партномер → маркування матриці → ревізія → зовнішній вигляд та роз'єми.

Наприклад, для Main Board Samsung:

Samsung UE75TU7192 → BN41-02751B → BN94-16103Y → перевірка матриці та версії телевізора.

Для LED-підсвітки:

модель телевізора → маркування матриці → маркування LED-планок → кількість і конструкція планок.

Такий підхід значно зменшує ймовірність неправильного підбору.

Потрібна допомога з підбором запчастини?

Якщо ви не впевнені, яка плата, блок живлення, T-CON або LED-підсвітка встановлена у вашому телевізорі — не обов'язково підбирати запчастину самостійно.

Надішліть фахівцям ComplekTV:

  • модель телевізора;
  • фото заводської наклейки;
  • фото потрібної плати або LED-підсвітки;
  • фото маркування запчастини;
  • за можливості — маркування матриці.

Ми допоможемо перевірити сумісність та підібрати потрібну запчастину.

Ви також можете переглянути каталог запчастин до телевізорів ComplekTV та знайти потрібну деталь за моделлю телевізора або маркуванням запчастини.

Поширені запитання

Чи можна підібрати запчастину тільки за моделлю телевізора?

Іноді так, але не завжди. Одна модель телевізора може випускатися в декількох апаратних конфігураціях. Тому рекомендується додатково звіряти партномер запчастини та маркування матриці.

Що важливіше для Main Board Samsung — BN41 чи BN94?

Для точного підбору комплектної плати особливо важливий BN94-партномер. BN41 зазвичай позначає базову друковану плату, на основі якої можуть існувати різні конфігурації Main Board.

Чи підійде LED-підсвітка від іншого телевізора тієї ж діагоналі?

Не обов'язково. Телевізори з однаковою діагоналлю можуть використовувати різні LED-планки. Потрібно звіряти їх маркування та конфігурацію.

Навіщо знати маркування матриці?

Матриця є важливим елементом конфігурації телевізора. Від її типу може залежати сумісність Main Board, T-CON та LED-підсвітки.

Що робити, якщо я не можу знайти маркування?

Надішліть фотографії заводської наклейки телевізора та встановленої запчастини. ComplekTV допоможе перевірити маркування та сумісність.
